درب اتوماتیک علاوه بر افزایش راحتی رفتوآمد، میتوانند به بهبود کنترل ورود و خروج، زیبایی ورودی و مدیریت تردد کمک کنند.
اما یک سؤال مهم وجود دارد: نصب درب اتوماتیک چگونه انجام میشود؟ درب اتوماتیک فقط به قرار دادن اپراتور روی بالای درب و اتصال چند سیم محدود نمیشود. پیش از نصب باید شرایط محل، ابعاد و وزن لتهای درب، نوع سازه، مسیر حرکت، محل قرارگیری سنسورها، سیستم برق و تجهیزات ایمنی بررسی شود. سپس اپراتور، ریل یا تجهیزات مکانیکی نصب و در نهایت سیستم کنترل و سنسورها تنظیم و آزمایش میشوند.
در این مقاله مراحل نصب درب اتوماتیک شیشهای و نکات مهم اجرای آن را مرحلهبهمرحله بررسی میکنیم تا بدانید یک نصب اصولی چه ویژگیهایی دارد و هنگام انتخاب نصاب یا شرکت مجری باید به چه مواردی توجه کنید.
درب اتوماتیک چیست؟
درب اتوماتیک به مجموعهای از تجهیزات مکانیکی، الکتریکی و کنترلی گفته میشود که امکان باز و بسته شدن درب بدون نیاز به باز کردن دستی آن را فراهم میکند.
بسته به نوع درب، مکانیزم حرکت میتواند کشویی، لولایی، گردان یا تاشو باشد. اپراتور درب، موتور و سیستم انتقال نیرو را کنترل میکند و سنسورها یا تجهیزات فرمان، زمان و نحوه باز شدن درب را مشخص میکنند.
در یک سیستم استاندارد، تنها عملکرد باز و بسته شدن اهمیت ندارد؛ بلکه ایمنی هنگام حرکت درب، تشخیص حضور افراد، توقف مناسب و عملکرد صحیح در شرایط مختلف نیز باید مورد توجه قرار گیرد. استاندارد EN 16005 برای دربهای اتوماتیک نفررو، الزامات طراحی و آزمون ایمنی را پوشش میدهد.
انواع درب اتوماتیک برای نصب
قبل از اینکه مراحل نصب را بررسی کنیم، باید بدانیم که روش نصب به نوع درب وابسته است.
۱. درب اتوماتیک کشویی
درب اتوماتیک کشویی یا اسلایدینگ یکی از رایجترین انواع درب اتوماتیک است. در این مدل، لتهای درب روی ریل حرکت میکنند و اپراتور وظیفه جابهجایی آنها را بر عهده دارد.
این مدل برای ورودی فروشگاهها، مراکز تجاری، ساختمانهای اداری، بیمارستانها و هتلها کاربرد زیادی دارد.
۲. درب اتوماتیک لولایی
در درب لولایی، لت درب حول محور لولا باز و بسته میشود. این نوع سیستم زمانی کاربرد دارد که امکان اجرای درب کشویی وجود نداشته باشد یا ساختار ورودی برای درب لولایی مناسبتر باشد.
۳. درب اتوماتیک تلسکوپی
درب تلسکوپی زمانی مورد توجه قرار میگیرد که عرض بازشوی بیشتری در فضای جانبی محدود مورد نیاز باشد. چند لت درب به شکل هماهنگ حرکت میکنند تا فضای بیشتری برای عبور ایجاد شود.
۴. درب اتوماتیک گردان
دربهای گردان بیشتر در ساختمانهای بزرگ، هتلها، مراکز تجاری و پروژههای معماری خاص دیده میشوند و فرآیند طراحی و نصب آنها نسبت به مدلهای معمول پیچیدهتر است.
بنابراین نمیتوان یک روش ثابت برای نصب درب اتوماتیک همه پروژهها ارائه کرد؛ جزئیات اجرا باید بر اساس نوع درب، اپراتور و شرایط ساختمان تعیین شود.

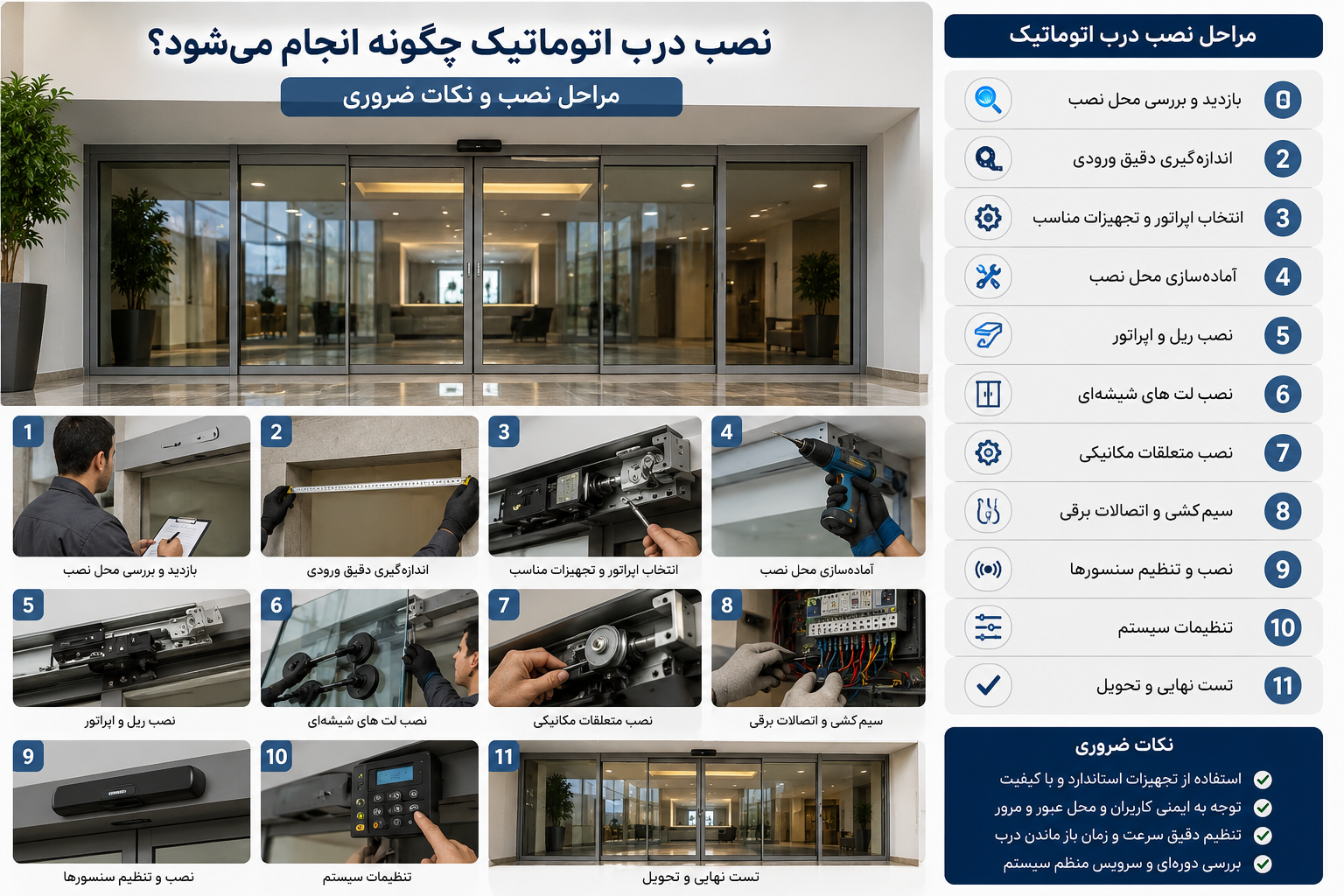

مراحل نصب درب اتوماتیک چگونه است؟
نصب اصولی معمولاً از مرحله بازدید و اندازهگیری آغاز میشود و پس از تنظیم و تست کامل سیستم پایان مییابد.
مرحله اول: بازدید و بررسی محل نصب
اولین مرحله، بررسی محل اجرای درب است.
در این مرحله باید موارد مختلفی بررسی شود، از جمله:
- عرض و ارتفاع ورودی
- وزن تقریبی هر لت
- جنس درب
- محل نصب اپراتور
- وضعیت دیوار یا سازه بالای ورودی
- فضای کافی برای حرکت درب
- محل عبور کابل برق
- محل نصب سنسورها
- شرایط کف و آستانه ورودی
- میزان تردد روزانه
این مرحله اهمیت زیادی دارد؛ زیرا انتخاب اپراتور و تجهیزات باید با شرایط واقعی پروژه هماهنگ باشد.
اگر بدون بررسی، اپراتوری با ظرفیت نامناسب انتخاب شود، ممکن است موتور تحت فشار قرار گیرد، حرکت درب نامنظم شود یا طول عمر قطعات کاهش پیدا کند.
مرحله دوم: اندازهگیری دقیق ورودی
پس از بررسی اولیه، ابعاد ورودی اندازهگیری میشود.
در دربهای شیشهای باید عرض و ارتفاع شیشهها، تعداد لتها و میزان بازشوی مورد نیاز مشخص شود. همچنین باید فضای مورد نیاز برای نصب ریل و اپراتور در نظر گرفته شود.
در این مرحله بهتر است تنها به ابعاد اسمی درب اکتفا نشود. وضعیت واقعی دیوار، تراز بودن محل نصب و فضای اطراف نیز باید بررسی شود.
اندازهگیری اشتباه یکی از مهمترین دلایل مشکلات نصب درب اتوماتیک است.
مرحله سوم: انتخاب اپراتور و تجهیزات مناسب
پس از اندازهگیری، اپراتور مناسب انتخاب میشود.
اپراتور در واقع بخش اصلی سیستم اتوماتیک است که موتور، گیربکس، کنترلر و برخی تجهیزات مرتبط با حرکت درب را در خود جای میدهد.
انتخاب اپراتور باید بر اساس عواملی مانند:
- وزن درب
- تعداد لتها
- عرض بازشو
- تعداد دفعات استفاده
- سرعت مورد نیاز
- نوع درب
- شرایط محیطی
- میزان تردد
انجام شود.
در پروژههای پرتردد، انتخاب اپراتوری که برای کار مداوم یا تردد بالا طراحی شده اهمیت بیشتری پیدا میکند.
نکته مهم: انتخاب قویترین اپراتور لزوماً به معنای انتخاب بهترین اپراتور نیست. معیار اصلی، تناسب تجهیزات با نیاز پروژه است.
مرحله چهارم: آمادهسازی محل نصب
پیش از نصب ریل و اپراتور، محل باید آماده شود.
سطحی که اپراتور روی آن نصب میشود باید استحکام کافی داشته باشد. در صورت وجود ناهمواری، ضعف سازه یا عدم تراز بودن محل، ابتدا باید مشکل برطرف شود.
در سیستمهای کشویی، ریل باید در موقعیتی نصب شود که حرکت لتها بدون گیرکردن یا انحراف انجام شود.
همچنین مسیر سیمکشی باید از قبل مشخص شود تا کابلها در معرض آسیب مکانیکی، رطوبت یا کشیدگی قرار نگیرند.
مرحله پنجم: نصب ریل و اپراتور
در این مرحله ریل و اپراتور در محل مشخصشده نصب میشوند.
در سیستمهای کشویی، دقت در تراز بودن ریل اهمیت زیادی دارد. سپس اجزای مکانیکی مرتبط با حرکت درب در جای خود قرار میگیرند.
اتصالات باید محکم باشند و هیچ قطعهای نباید در اثر لرزش یا حرکت عادی سیستم امکان شل شدن داشته باشد. استاندارد EN 16005 نیز بر نصب و اتصال ایمن اجزا برای جلوگیری از جدا شدن ناخواسته تأکید میکند.
مرحله ششم: نصب لتهای شیشهای یا درب
پس از آماده شدن ریل و اپراتور، لتهای درب در محل خود قرار میگیرند.
در دربهای شیشهای، این مرحله باید با دقت زیادی انجام شود؛ زیرا شیشه علاوه بر وزن قابل توجه، نسبت به ضربه و فشار نامناسب حساس است.
در زمان نصب باید:
- اتصال شیشه و یراقآلات بررسی شود.
- حرکت لتها آزاد باشد.
- فاصلهها به شکل مناسب تنظیم شوند.
- شیشه با قسمتهای سخت و نامناسب تماس پیدا نکند.
- حرکت درب بدون برخورد با موانع انجام شود.
در استاندارد EN 16005 برای دربهای شیشهای بدون قاب نیز الزامات خاصی درباره جلوگیری از تماس شیشه با قسمتهای سخت در هنگام حرکت مطرح شده است.
مرحله هفتم: نصب تسمه، هنگر و متعلقات مکانیکی
در سیستمهای کشویی، اجزای انتقال حرکت مانند تسمه، هنگر و متعلقات مربوط به آن باید طبق دستورالعمل اپراتور نصب شوند.
در این مرحله، کشش تسمه و نحوه اتصال آن اهمیت زیادی دارد.
تسمه بیش از حد شل میتواند باعث ایجاد حرکت نامنظم و صدا شود و کشش بیش از حد نیز ممکن است فشار غیرضروری بر قطعات مکانیکی وارد کند.
بنابراین تنظیم این بخش بهتر است توسط نصاب متخصص و مطابق دستورالعمل سازنده انجام شود.
مرحله هشتم: سیمکشی برق و تجهیزات کنترلی
بعد از نصب بخش مکانیکی، نوبت به برق و تجهیزات کنترلی میرسد.
برق ورودی، کنترلر، سنسورها، کلیدهای فرمان و سایر تجهیزات باید مطابق نقشه و دستورالعمل سازنده متصل شوند.
در این مرحله رعایت اصول ایمنی برق بسیار مهم است. قبل از کار روی سیمکشی باید برق مدار قطع و از ایمن بودن شرایط کار اطمینان حاصل شود.
در پروژههای حرفهای، مسیر کابلها نیز باید به گونهای اجرا شود که در اثر حرکت درب یا برخورد افراد آسیب نبینند.
مرحله نهم: نصب سنسورهای درب اتوماتیک
سنسورها یکی از مهمترین قسمتهای یک درب اتوماتیک هستند.
سنسور میتواند برای تشخیص فرد در حال نزدیک شدن، فعال کردن درب یا تشخیص حضور در محدوده حرکت استفاده شود.
محل نصب سنسور باید متناسب با مسیر تردد افراد انتخاب شود. استاندارد EN 16005 نیز در انتخاب و محل قرارگیری تجهیزات فعالسازی، مسیر نزدیک شدن افراد به درب را مورد توجه قرار میدهد و استفاده از فناوریهایی مانند رادار، مادون قرمز و تشخیص حضور را مطرح میکند.
بنابراین نصب سنسور صرفاً در هر نقطهای که امکان نصب فیزیکی وجود دارد، کار صحیحی نیست.
مرحله دهم: تنظیم سرعت باز و بسته شدن
پس از نصب تجهیزات، سرعت حرکت درب تنظیم میشود.
سرعت باید به گونهای انتخاب شود که درب عملکرد روان و ایمنی داشته باشد و با شرایط ساختمان و نوع استفاده هماهنگ باشد.
تنظیم سرعت بیش از حد بالا میتواند در برخی شرایط خطر برخورد را افزایش دهد، در حالی که سرعت بسیار پایین نیز ممکن است باعث نارضایتی کاربران شود.
به همین دلیل تنظیم سرعت باید همراه با بررسی عملکرد سنسورها و سایر تجهیزات ایمنی انجام شود.
مرحله یازدهم: تنظیم زمان باز ماندن درب
یکی دیگر از تنظیمات مهم، مدت زمانی است که درب پس از عبور فرد باز میماند.
اگر این زمان بسیار کوتاه باشد، ممکن است درب قبل از عبور کامل فرد شروع به بسته شدن کند.
اگر بیش از حد طولانی باشد، انرژی بیشتری مصرف میشود و ممکن است ورود افراد دیگر نیز باعث اختلال در روند عادی کار شود.
زمان باز ماندن باید بر اساس نوع ساختمان، میزان تردد و شرایط استفاده تنظیم شود.
مرحله دوازدهم: تنظیم سنسورهای ایمنی
یکی از مهمترین مراحل نصب درب اتوماتیک، آزمایش تجهیزات ایمنی است.
درب باید بتواند شرایط حضور فرد یا مانع در محدوده خطر را به شکل مناسب تشخیص دهد و عملکرد ایمنی لازم را انجام دهد.
استانداردهای مربوط به دربهای اتوماتیک، موضوع جلوگیری از تماس درب متحرک با کاربران را بهعنوان یکی از موارد مهم ایمنی در نظر میگیرند. در ارزیابی ریسک نیز توجه به حضور کودکان، سالمندان و افراد دارای محدودیت حرکتی اهمیت دارد.
بنابراین پس از نصب، عملکرد سنسورها نباید صرفاً با یک باز و بسته کردن ساده تأیید شود؛ بلکه باید در شرایط مختلف آزمایش شود.
مرحله سیزدهم: تنظیم سیستم در صورت قطع برق
یک درب اتوماتیک مناسب باید برای شرایط قطع برق نیز راهکار مشخصی داشته باشد.
بسته به نوع سیستم، ممکن است امکان باز کردن دستی درب یا استفاده از تجهیزات پشتیبان وجود داشته باشد.
نحوه عملکرد سیستم در زمان قطع برق باید پیش از تحویل پروژه برای کارفرما توضیح داده شود.
در ساختمانهایی که مسیر خروج اضطراری یا شرایط ویژه دارند، طراحی سیستم باید بر اساس الزامات مربوط به همان پروژه و مقررات محلی انجام شود؛ زیرا استاندارد EN 16005 نیز برای دربهای واقع در مسیرهای خروج و شرایط اضطراری الزامات خاصی دارد.
مرحله چهاردهم: تست نهایی درب اتوماتیک
پس از اتمام نصب، سیستم باید چندین بار آزمایش شود.
موارد مهم در تست نهایی عبارتاند از:
- باز شدن کامل درب
- بسته شدن کامل درب
- حرکت روان لتها
- عملکرد سنسور فعالکننده
- عملکرد سنسور ایمنی
- سرعت باز و بسته شدن
- زمان باز ماندن
- توقف صحیح در انتهای مسیر
- عملکرد در حالت دستی
- عملکرد سیستم پس از قطع و وصل برق
- عدم وجود صدای غیرعادی
- عدم برخورد لتها با یکدیگر یا سازه
تنها پس از تأیید این موارد میتوان نصب را تکمیلشده در نظر گرفت.
یک درب اتوماتیک زمانی واقعاً حرفهای است که علاوه بر ظاهر زیبا و عملکرد روان، ایمن، بادوام و متناسب با نیاز ساختمان نصب شده باشد. جهت راهنمایی و مشاوره با شماره های 09123847572 و 09358757061 تماس بگیرید .
مهمترین نکات ایمنی هنگام نصب درب اتوماتیک
ایمنی باید از مرحله طراحی تا نصب و نگهداری در نظر گرفته شود.
بر اساس استاندارد EN 16005، دربهای اتوماتیک نفررو باید در برابر خطرات قابل پیشبینی مربوط به استفاده عادی و برخی شرایط سوءاستفاده قابل پیشبینی، اقدامات حفاظتی مناسب داشته باشند.
مهمترین نکات عبارتاند از:
استفاده از سنسور مناسب
سنسور باید با نوع درب و مسیر عبور هماهنگ باشد.
جلوگیری از نقاط گیرکردن
باید نقاطی که امکان گیرکردن دست، لباس یا سایر اشیا وجود دارد تا حد امکان حذف یا ایمنسازی شوند.
بررسی مسیر حرکت
هیچ مانعی نباید در مسیر حرکت لتها قرار داشته باشد.
نصب صحیح قطعات
قطعات مکانیکی باید محکم نصب شوند تا در اثر حرکت یا لرزش جدا نشوند.
توجه به کاربران خاص
اگر درب در محلی استفاده میشود که کودکان، سالمندان یا افراد کمتوان رفتوآمد زیادی دارند، ارزیابی ریسک و تنظیمات ایمنی اهمیت بیشتری پیدا میکند.
نصب درب اتوماتیک چقدر زمان میبرد؟
مدت زمان نصب به نوع درب، آماده بودن محل، تعداد لتها، وضعیت سازه، نوع اپراتور و میزان سیمکشی بستگی دارد.
یک پروژه ساده که زیرساخت آن آماده است، معمولاً بسیار سریعتر از پروژهای اجرا میشود که نیاز به اصلاح سازه، تغییر شیشهها، اجرای برق یا آمادهسازی محل دارد.
به همین دلیل نمیتوان برای تمام پروژهها زمان ثابتی تعیین کرد.
بازدید اولیه و بررسی محل، دقیقترین روش برای تخمین زمان نصب است.
آیا نصب درب اتوماتیک را خودمان انجام دهیم؟
از نظر فنی ممکن است برخی افراد بتوانند بخشی از عملیات مکانیکی را انجام دهند، اما نصب کامل یک سیستم اتوماتیک شامل بخشهای مکانیکی، برق، کنترل و تجهیزات ایمنی است.
اشتباه در تنظیم سنسور، سیمکشی، تراز ریل یا تنظیم سرعت میتواند باعث عملکرد نامناسب یا ایجاد خطر شود.
به همین دلیل، برای پروژههای تجاری، پرتردد یا دربهای شیشهای، استفاده از نصاب متخصص درب اتوماتیک انتخاب مطمئنتری است.
هزینه نصب درب اتوماتیک به چه عواملی بستگی دارد؟
هزینه نهایی فقط به قیمت اپراتور مربوط نمیشود.
عوامل مؤثر عبارتاند از:
- نوع درب اتوماتیک
- برند و مدل اپراتور
- وزن و ابعاد درب
- تعداد لتها
- نوع شیشه و یراقآلات
- سنسورها
- تجهیزات جانبی
- وضعیت محل نصب
- میزان سیمکشی
- نیاز به زیرسازی
- پیچیدگی پروژه
- هزینه خدمات نصب و تنظیم
بنابراین اعلام قیمت دقیق بدون بررسی مشخصات پروژه ممکن است باعث ایجاد اختلاف بین قیمت اولیه و هزینه نهایی شود.
اشتباهات رایج در نصب درب اتوماتیک
انتخاب اپراتور بدون توجه به وزن درب
اپراتور باید متناسب با وزن و ابعاد درب انتخاب شود.
بیتوجهی به میزان تردد
یک درب فروشگاهی پرتردد با درب یک دفتر کمرفتوآمد شرایط یکسانی ندارد.
نصب سنسور در محل نامناسب
محل نامناسب سنسور میتواند باعث باز شدن بیدلیل درب یا تشخیص ندادن صحیح افراد شود.
تنظیم نادرست سرعت
سرعت باید با شرایط استفاده و الزامات ایمنی هماهنگ باشد.
نادیده گرفتن زیرسازی
اگر محل نصب استحکام کافی نداشته باشد، حتی تجهیزات باکیفیت نیز ممکن است عملکرد مطلوبی نداشته باشند.
تست نکردن سیستم پس از نصب
تحویل درب بدون تست کامل سنسورها و حالتهای مختلف عملکرد، یکی از اشتباهات مهم در اجرای پروژه است.
نگهداری درب اتوماتیک بعد از نصب
نصب صحیح پایان کار نیست. نگهداری منظم درب اتوماتیک میتواند به حفظ عملکرد و افزایش عمر تجهیزات کمک کند.
در سرویسهای دورهای بهتر است موارد زیر بررسی شوند:
- وضعیت ریل
- چرخها و هنگرها
- تسمه
- موتور و اپراتور
- سنسورها
- اتصالات
- عملکرد سیستم کنترل
- صدای حرکت
- سرعت باز و بسته شدن
- عملکرد تجهیزات ایمنی
منابع تخصصی حوزه دربهای اتوماتیک نیز بر نگهداری منظم تجهیزات، سیستمهای ایمنی و بررسی دورهای عملکرد درب تأکید میکنند.
در صورت مشاهده ایرادی که ایمنی عملکرد درب را تحت تأثیر قرار میدهد، بهتر است سیستم تا زمان بررسی توسط فرد متخصص از سرویس خارج شود.
چکلیست نصب درب اتوماتیک
قبل از تحویل پروژه، این موارد را بررسی کنید:
قبل از نصب:
- اندازهگیری دقیق ورودی
- بررسی وزن و ابعاد درب
- مشخص کردن نوع درب
- بررسی محل نصب اپراتور
- تعیین مسیر سیمکشی
- انتخاب اپراتور متناسب
هنگام نصب:
- نصب صحیح ریل
- تراز کردن سیستم
- نصب ایمن لتها
- نصب صحیح اپراتور
- نصب سنسورها
- اجرای اصولی سیمکشی
بعد از نصب:
- تست باز شدن
- تست بسته شدن
- تست سنسور فعالکننده
- تست سنسور ایمنی
- تنظیم سرعت
- تنظیم زمان باز ماندن
- تست قطع برق
- بررسی صدای حرکت
- آموزش کاربر
سوالات متداول درباره نصب درب اتوماتیک
آیا نصب درب اتوماتیک روی درب قدیمی امکانپذیر است؟
در بسیاری از پروژهها امکان اتوماتیک کردن درب موجود وجود دارد، اما ابتدا باید وزن، ابعاد، وضعیت لولا یا ریل، استحکام سازه و شرایط حرکت درب بررسی شود.
آیا هر درب شیشهای را میتوان اتوماتیک کرد؟
خیر. نوع شیشه، ابعاد، وزن، نحوه نصب و ساختار درب باید با اپراتور و تجهیزات انتخابی سازگار باشد.
سنسور درب اتوماتیک چه کاری انجام میدهد؟
سنسورها میتوانند حضور یا حرکت افراد را تشخیص داده و فرمان باز شدن یا ادامه عملکرد ایمن درب را به سیستم کنترل ارسال کنند. سنسورهای مختلفی از جمله راداری، مادون قرمز و سنسورهای تشخیص حضور وجود دارند.
آیا درب اتوماتیک هنگام قطع برق باز میشود؟
نحوه عملکرد به مدل اپراتور و تجهیزات مورد استفاده بستگی دارد. برخی سیستمها امکان عملکرد دستی یا استفاده از تجهیزات پشتیبان را فراهم میکنند.
چرا درب اتوماتیک صدا میدهد؟
صدای غیرعادی میتواند دلایل مختلفی داشته باشد؛ از جمله مشکل ریل، چرخها، تسمه، تنظیم نبودن قطعات یا ایراد در موتور. تشخیص دقیق نیازمند بررسی سیستم است.
بهترین زمان برای سرویس درب اتوماتیک چه زمانی است؟
فاصله سرویس به نوع درب و میزان استفاده بستگی دارد. دربهای پرتردد به بررسی و نگهداری منظمتری نیاز دارند. توصیه میشود برنامه سرویس مطابق دستورالعمل سازنده و شرایط واقعی استفاده تنظیم شود.
جمعبندی
نصب درب اتوماتیک یک فرآیند چندمرحلهای است که از بازدید و اندازهگیری محل آغاز میشود و با انتخاب تجهیزات، آمادهسازی زیرساخت، نصب اپراتور و ریل، نصب درب، سیمکشی، نصب و تنظیم سنسورها و در نهایت تست کامل سیستم به پایان میرسد.
مهمترین نکته این است که کیفیت نصب فقط به ظاهر مرتب تجهیزات محدود نمیشود. تراز بودن سیستم، انتخاب صحیح اپراتور، تنظیم مناسب سرعت، عملکرد سنسورها و رعایت الزامات ایمنی همگی در کیفیت نهایی پروژه تأثیر دارند.
اگر قصد نصب درب اتوماتیک برای فروشگاه، شرکت، ساختمان اداری، هتل، مرکز درمانی یا ساختمان مسکونی را دارید، بهتر است قبل از خرید تجهیزات، محل توسط متخصص بررسی شود. انتخاب سیستم مناسب بر اساس ابعاد، وزن، میزان تردد و شرایط ساختمان میتواند از هزینههای اضافی و مشکلات بعدی جلوگیری کند. جهت راهنمایی و مشاوره با شماره های 09123847572 و 09358757061 تماس بگیرید.
یک درب اتوماتیک زمانی واقعاً حرفهای است که علاوه بر ظاهر زیبا و عملکرد روان، ایمن، بادوام و متناسب با نیاز ساختمان نصب شده باشد.
