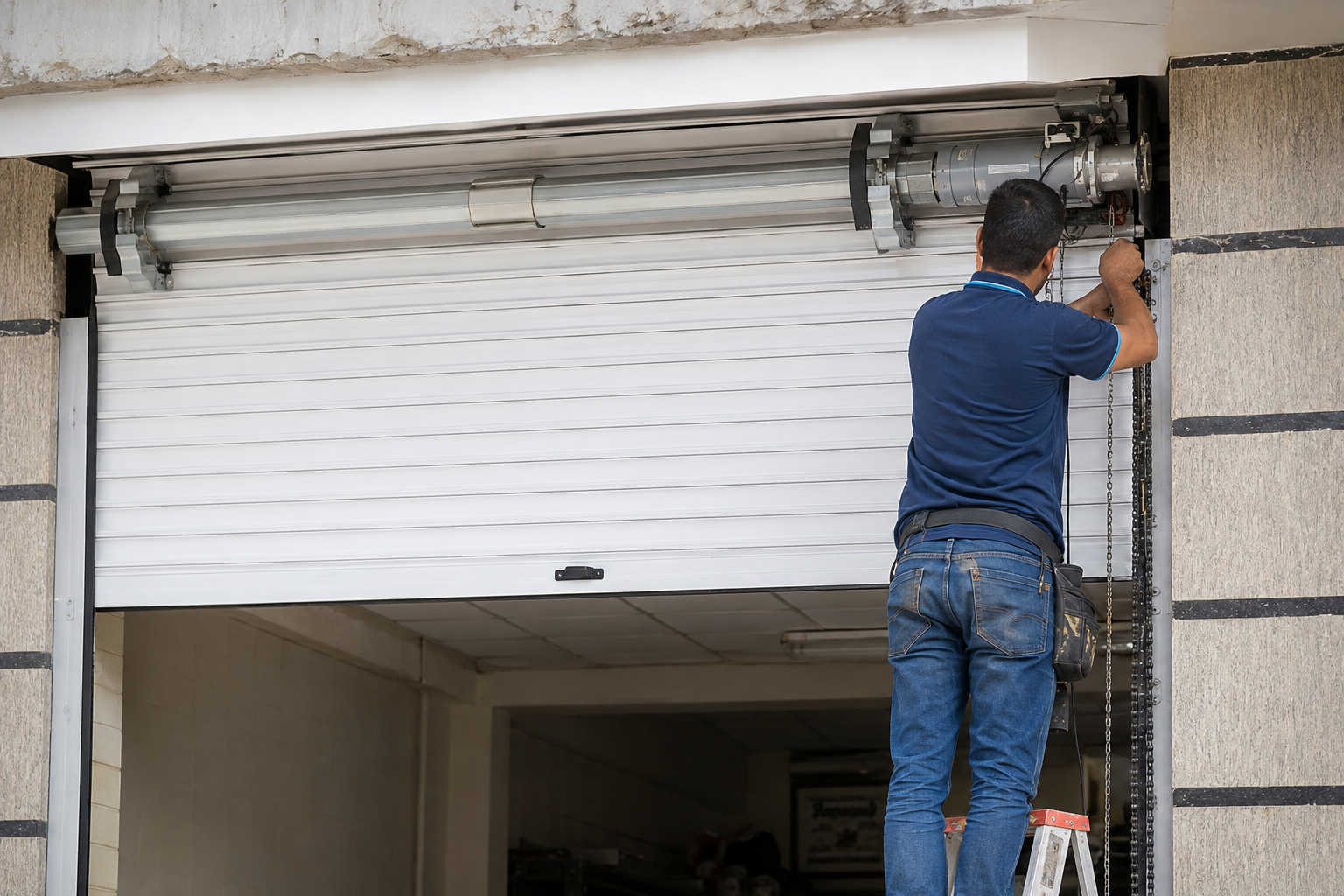

در این مقاله آموزش نصب کرکره برقی با موتور ساید را توضیح می دهیم : نصب کرکره برقی با موتور ساید (Side Motor) زمانی انتخاب می‌شود که وزن، ابعاد یا شرایط کاری کرکره به استفاده از یک موتور قدرتمندتر و سیستم انتقال نیرو در کنار محور نیاز داشته باشد. برخلاف موتورهای توبولار که داخل لوله رول قرار می‌گیرند، در بسیاری از سیستم‌های موتور ساید، مجموعه محرک در کنار محور قرار گرفته و نیرو از طریق چرخ‌زنجیر یا مکانیزم انتقال به محور کرکره منتقل می‌شود. سازندگانی مانند GfA نیز برای کرکره‌های رول‌شونده، استفاده از درایو و انتقال زنجیری را در برخی خانواده‌های موتورهای خود پیش‌بینی کرده‌اند.

نکته مهم این است که نصب مکانیکی درست، قبل از سیم‌کشی و تنظیم موتور انجام می‌شود. اگر محور کرکره تراز نباشد، ریل‌ها اصطکاک داشته باشند یا پرده کرکره آزادانه حرکت نکند، نصب موتور به‌تنهایی مشکل را برطرف نمی‌کند. دستورالعمل‌های سازندگان موتورهای کرکره نیز پیش از نصب بر بررسی سلامت، هم‌راستایی، سازگاری و حرکت روان مجموعه تأکید دارند.

موتور ساید کرکره برقی چیست؟

موتور ساید یک واحد محرک گیربکسی است که در کنار محور کرکره نصب می‌شود و معمولاً با سیستم‌هایی مانند زنجیر، چرخ‌زنجیر، فلنج یا قطعات واسط، محور رول را به حرکت درمی‌آورد. بسته به مدل، ممکن است موتور دارای ترمز، زنجیر خلاص‌کن یا عملکرد دستی اضطراری باشد. در خانواده ELEKTROMATEN شرکت GfA، برای برخی درایوهای مناسب کرکره، گشتاورهای مختلف و گزینه‌های عملکرد دستی با زنجیر یا هندل اضطراری در نظر گرفته شده است.

در موتور ساید، عدد گشتاور (Torque) اهمیت زیادی دارد. انتخاب موتور صرفاً براساس توان اسمی یا ظاهر آن صحیح نیست؛ ظرفیت موتور باید با مشخصات واقعی کرکره، محور، وزن پرده و شرایط کاری هماهنگ باشد. منابع سازندگان موتورهای کرکره، پیش از نصب بر بررسی سازگاری موتور با ابعاد و وزن مجموعه تأکید می‌کنند.

تفاوت موتور ساید با موتور توبولار

این تقسیم‌بندی کلی است و جایگزین جدول انتخاب موتور سازنده نیست؛ بعضی مدل‌های توبولار نیز برای کرکره‌های سنگین طراحی شده‌اند.

مراحل نصب کرکره برقی با موتور ساید

۱. بررسی محل نصب و سازه

قبل از نصب موتور، ابتدا قاب، شاسی، صفحه‌های نگهدارنده، محور، یاتاقان‌ها و ریل‌های جانبی را بررسی کنید. محور باید از نظر تراز بودن و هم‌محوری دو سر آن کنترل شود. همچنین پرده کرکره باید بدون گیرکردن یا ساییدگی غیرعادی در ریل‌ها بالا و پایین برود.

این مرحله از آن جهت اهمیت دارد که موتور نباید برای جبران ایراد مکانیکی، نیروی اضافه وارد کند. در دستورالعمل‌های فنی موتورهای اتوماسیون نیز تأکید می‌شود که تجهیزی که به‌صورت دستی روان حرکت نمی‌کند، نباید صرفاً با نصب موتور وارد مدار شود.

آزمایش ساده: پیش از نصب موتور، پرده را چند بار به‌آرامی حرکت دهید و ببینید آیا در نقطه‌ای گیر می‌کند، به یک سمت متمایل می‌شود یا صدای غیرعادی ایجاد می‌کند.

۲. انتخاب صحیح موتور ساید

انتخاب موتور باید بر اساس اطلاعات فنی واقعی انجام شود. مهم‌ترین پارامترها شامل گشتاور خروجی، سرعت دوران، قطر و نوع محور، نوع استفاده، تعداد سیکل کاری و سیستم ترمز یا خلاص‌کن هستند.

برای مثال، در محصولات GfA برای کرکره‌های رول‌شونده، مدل‌های مختلف با گشتاور و سرعت متفاوت ارائه می‌شود؛ بنابراین نمی‌توان یک موتور را به همه کرکره‌ها تعمیم داد.

همچنین برخی موتورهای کرکره برای کارکرد متناوب طراحی شده‌اند و نباید بدون توجه به duty cycle به‌صورت مداوم کار کنند. در مستندات Nice و Somfy نیز محدودیت زمان کار و الزامات استفاده متناسب با نوع موتور ذکر شده است.

۳. نصب پایه و صفحه موتور

پس از اطمینان از مناسب بودن محل، پایه موتور را روی شاسی یا سازه‌ای که ظرفیت تحمل نیرو را دارد، نصب کنید. اتصالات باید کاملاً محکم باشند و صفحه موتور در هنگام کار دچار لرزش یا جابه‌جایی نشود.

در مدل‌های زنجیری، موقعیت موتور نسبت به محور باید به شکلی باشد که چرخ‌زنجیرها در یک راستا قرار بگیرند و زنجیر بدون انحراف حرکت کند. کجی زنجیر یا عدم هم‌راستایی می‌تواند باعث افزایش صدا، سایش و فشار اضافی روی سیستم انتقال نیرو شود.

در طراحی‌های مختلف، سازنده ممکن است ابعاد و محل دقیق پیچ‌ها یا نحوه نصب پایه را متفاوت تعیین کرده باشد؛ بنابراین ابعاد سوراخ‌کاری را از روی دفترچه همان موتور بردارید و براساس یک الگوی عمومی اقدام نکنید.

۴. نصب محور و مجموعه انتقال نیرو

اکنون محور کرکره را روی یاتاقان‌ها یا تکیه‌گاه‌های دو طرف قرار دهید و مطمئن شوید که محور آزادانه دوران می‌کند.

در سیستم‌هایی که انتقال نیرو به‌صورت زنجیری انجام می‌شود، چرخ‌زنجیر محور و چرخ‌زنجیر موتور باید هم‌راستا باشند. زنجیر نباید آن‌قدر شل باشد که از روی چرخ خارج شود و نباید نیز بیش از اندازه تحت کشش قرار بگیرد. مقدار لقی یا کشش دقیق زنجیر باید مطابق دستورالعمل سازنده باشد.

یکی از اصول مشترک در دستورالعمل‌های نصب سیستم‌های کرکره این است که شفت و مجموعه رول باید بدون گیر مکانیکی حرکت کنند و اجزای اتصال نیز متناسب با وزن و ساختار کرکره انتخاب شوند.

۵. اتصال پرده کرکره به محور

پس از نصب محور و موتور، نوبت به اتصال پرده کرکره به رول می‌رسد. این اتصال باید در نقاطی انجام شود که در هنگام بالا و پایین رفتن، وزن پرده به‌صورت یکنواخت روی محور توزیع شود.

در این قسمت یک نکته مهم وجود دارد: پیچ یا اتصال نامناسب می‌تواند به موتور یا محور آسیب بزند. برخی سازندگان موتورهای داخل لوله صراحتاً نسبت به استفاده از پیچ‌های بلند که می‌توانند به موتور داخلی برخورد کنند هشدار داده‌اند. در موتور ساید نیز باید از هرگونه سوراخ‌کاری یا تغییر در بدنه موتور خارج از دستورالعمل سازنده خودداری کرد.

۶. نصب زنجیر خلاص‌کن یا سیستم دستی اضطراری

یکی از مزیت‌های رایج موتورهای ساید، وجود سیستم عملکرد دستی اضطراری است. این سیستم هنگام قطع برق می‌تواند امکان باز یا بسته‌کردن کرکره را فراهم کند؛ اما روش استفاده دقیق آن به مدل موتور بستگی دارد.

برای مثال، بعضی سیستم‌ها از زنجیر دستی استفاده می‌کنند و بعضی مدل‌ها هندل یا مکانیزم آزادکننده دارند. در دستورالعمل‌های GfA و سایر سازندگان نیز عملکرد دستی اضطراری به‌عنوان بخشی از طراحی برخی درایوها ارائه شده است.

هشدار: مکانیزم دستی و حالت برقی نباید برخلاف دستورالعمل سازنده به‌صورت هم‌زمان درگیر شوند. پیش از استفاده از سیستم دستی اضطراری، دستورالعمل همان مدل را بررسی کنید.

۷. برق‌کشی موتور ساید کرکره برقی

برق‌کشی، مرحله‌ای است که باید با دقت بیشتری انجام شود. ولتاژ نامی موتور، نوع کنترل، کلید بالا/پایین، رله یا کنتاکتور، حفاظت مدار و اتصال زمین باید بر اساس مدل موتور و قوانین برق محل نصب تعیین شود.

اتصال موتور به برق شهر را به برق‌کار واجد صلاحیت بسپارید. راهنماهای رسمی سازندگان نیز برق‌کشی اتصال به شبکه را به فرد متخصص و مطابق مقررات برق محل نصب واگذار می‌کنند.

استاندارد IEC 60364-1 نیز چارچوب الزامات اساسی ایمنی برای تأسیسات برق فشار ضعیف را مشخص می‌کند و بر طراحی و اجرای ایمن تأسیسات تأکید دارد.

چرا نباید رنگ سیم‌ها را حدس زد؟

رنگ سیم‌ها و ترتیب ترمینال‌ها در همه موتورها یکسان نیست. حتی در بعضی دستورالعمل‌های موتورهای کرکره، جهت راست و چپ نصب می‌تواند روی نحوه اتصال یا عملکرد فرمان اثر بگذارد. بنابراین سیم‌کشی را بر اساس «رنگ‌های رایج» انجام ندهید و فقط از نقشه سیم‌کشی درج‌شده در دفترچه همان موتور و کنترلر استفاده کنید.

۸. تنظیم جهت حرکت موتور

بعد از اتصال برق، با یک فرمان کوتاه، جهت حرکت موتور را بررسی کنید. اگر با فشردن دکمه «بالا»، کرکره به سمت پایین حرکت کرد، پیش از ادامه تنظیمات باید مشکل جهت حرکت طبق نقشه کنترل اصلاح شود.

این مرحله را نباید با آزمون‌های طولانی انجام داد. هدف، تنها تشخیص جهت صحیح و اطمینان از واکنش فرمان‌هاست.

در برخی سیستم‌ها، تعریف جهت حرکت و تنظیم نقاط انتهایی بخشی از فرآیند راه‌اندازی اولیه است و سازنده ممکن است ترتیب مشخصی برای آن در نظر گرفته باشد.

۹. تنظیم حد بالا و پایین کرکره برقی

یکی از حساس‌ترین مراحل نصب و راه‌اندازی موتور ساید، تنظیم حد بالا و حد پایین است. این دو نقطه مشخص می‌کنند موتور در چه موقعیتی باید متوقف شود.

تنظیم حد پایین

ابتدا کرکره را در محدوده مناسب قرار دهید و با استفاده از سیستم تنظیم حد موتور، نقطه توقف پایین را مشخص کنید. هدف این است که پرده در وضعیت بسته، نه بیش از حد به پایین فشار بیاورد و نه فاصله نامناسب ایجاد کند.

تنظیم حد بالا

سپس نقطه توقف بالایی را تنظیم کنید. هنگام بالا رفتن، کرکره نباید در وضعیتی متوقف شود که پرده بیش از حد جمع شود یا به اجزای بالایی فشار وارد شود.

روش تنظیم در موتورهای مختلف کاملاً یکسان نیست. در بعضی مدل‌ها تنظیم با پیچ‌های مکانیکی انجام می‌شود و در برخی دیگر کلید یا کنترل الکترونیکی وجود دارد. Somfy در یکی از راهنماهای خود نیز فرآیند تنظیم موقعیت بالا و پایین را جداگانه توضیح داده و برای حالت‌های مختلف نصب دستورهای متفاوت ارائه کرده است.

اشتباه متداول: تنظیم نقطه توقف فقط بر اساس «میزان باز شدن» بدون بررسی وضعیت واقعی پرده، ریل و محور. بعد از هر تنظیم باید حرکت واقعی مجموعه بررسی شود.

۱۰. تست نهایی کرکره برقی

پس از پایان نصب، کرکره را چند بار کامل باز و بسته کنید و موارد زیر را بررسی کنید:

حرکت پرده باید روان و یکنواخت باشد. موتور نباید صدای ضربه، گیرکردن یا لرزش غیرعادی داشته باشد. کرکره باید در حد بالا و پایین در موقعیت تعیین‌شده متوقف شود. عملکرد کلیدها نیز باید با جهت واقعی حرکت هماهنگ باشد.

همچنین محل اتصال موتور، پایه‌ها، محور، یاتاقان، چرخ‌زنجیر و اتصالات پرده باید از نظر شل‌بودن یا جابه‌جایی بررسی شوند.

در استاندارد IEC 60335-2-97، ایمنی درایوهای الکتریکی مورد استفاده برای کرکره‌ها، پرده‌ها و تجهیزات مشابه موضوع مشخصی برای الزامات ایمنی است؛ در نتیجه تست نهایی نباید صرفاً به «روشن شدن موتور» محدود شود.

خطاهای رایج هنگام نصب موتور ساید کرکره

یکی از رایج‌ترین خطاها، انتخاب موتور براساس وزن اعلامی فروشنده بدون بررسی مشخصات واقعی محور و کاربرد است. گشتاور، سرعت و شرایط کاری باید هم‌زمان بررسی شوند.

خطای دوم، نصب موتور روی شاسی ضعیف یا ناتراز است. حتی موتور مناسب نیز در صورت نامناسب بودن سازه می‌تواند دچار لرزش، صدای اضافه یا فرسایش شود.

خطای سوم، بی‌توجهی به وضعیت ریل‌ها و پرده است. موتور نباید نیروی غیرعادی برای غلبه بر اصطکاک ایجاد کند.

خطای چهارم، سیم‌کشی براساس حدس و رنگ سیم‌هاست. نقشه مدل موتور باید مرجع اتصال باشد.

خطای پنجم، تنظیم اشتباه حد بالا و پایین است. توقف دیرهنگام می‌تواند به مکانیزم فشار وارد کند و توقف زودهنگام نیز باعث شود کرکره به‌درستی باز یا بسته نشود.

نکات ایمنی مهم در آموزش نصب کرکره برقی با موتور ساید

پیش از تعمیر، نصب یا تغییر سیم‌کشی، برق سیستم باید قطع شود. همچنین در زمان کار، افراد باید از محدوده حرکت کرکره فاصله داشته باشند. راهنماهای معتبر سازندگان موتورهای کرکره بر قطع تغذیه هنگام نصب و نگهداری و دور نگه داشتن افراد از محدوده حرکت تأکید دارند.

اگر موتور، پرده یا شاسی آسیب‌دیده است، ابتدا عیب مکانیکی برطرف شود. همچنین در سیستم‌هایی که موتور در ارتفاع نصب شده، دسترسی برای سرویس دوره‌ای باید در طراحی اولیه در نظر گرفته شود.

برای موتورهایی که در شرایط خاص محیطی، صنعتی یا دارای الزامات ایمنی ویژه کار می‌کنند، استفاده از دستورالعمل اختصاصی سازنده و الزامات مقررات محلی ضروری است. استانداردهای IEC نیز برای تأسیسات و ایمنی تجهیزات الکتریکی، چارچوب‌های جداگانه‌ای ارائه می‌کنند.

چک‌لیست نهایی نصب موتور ساید

قبل از تحویل کرکره به کاربر، بهتر است این موارد بررسی شوند:

• موتور متناسب با کاربرد و گشتاور موردنیاز انتخاب شده است.

• محور و پایه‌ها تراز و محکم هستند.

• پرده بدون گیر و اصطکاک غیرعادی حرکت می‌کند.

• چرخ‌زنجیر و زنجیر در راستای صحیح قرار دارند.

• سیستم دستی اضطراری طبق دستورالعمل نصب شده است.

• سیم‌کشی براساس نقشه رسمی موتور انجام شده است.

• اتصال زمین و حفاظت الکتریکی بررسی شده است.

• جهت بالا و پایین صحیح است.

• حد بالا و پایین دقیق تنظیم شده است.

• چند سیکل کامل آزمایشی بدون ایراد انجام شده است.

سوالات متداول درباره نصب کرکره برقی با موتور ساید

آیا نصب موتور ساید بدون تعویض کامل کرکره امکان‌پذیر است؟

در بسیاری از پروژه‌های نوسازی امکان تبدیل کرکره موجود به سیستم موتوردار وجود دارد، اما این موضوع به ساختار محور، وزن و ابعاد پرده، فضای نصب موتور و سازگاری تجهیزات بستگی دارد. سازندگان موتور نیز پیش از نصب بر بررسی سازگاری موتور با مجموعه موجود تأکید دارند.

موتور ساید برای چه کرکره‌هایی مناسب است؟

موتور ساید در بسیاری از کاربردهای سنگین‌تر و سیستم‌هایی که نیاز به گشتاور بالاتر یا عملکرد دستی اضطراری دارند استفاده می‌شود؛ با این حال انتخاب موتور باید براساس مشخصات واقعی پروژه و جدول فنی سازنده انجام شود. GfA نمونه‌هایی از درایوهای مناسب کرکره با گشتاورهای متفاوت ارائه می‌کند.

چرا کرکره بعد از نصب موتور کج حرکت می‌کند؟

کج حرکت کردن معمولاً باید از نظر مکانیکی بررسی شود: تراز نبودن محور، اختلاف وضعیت ریل‌ها، اصطکاک، نصب نادرست پرده یا هم‌راستا نبودن اجزای انتقال نیرو می‌تواند عامل باشد. ابتدا عیب مکانیکی را بررسی کنید و سپس سراغ تنظیم موتور بروید.

آیا می‌توان سیم‌کشی موتور ساید را شخصاً انجام داد؟

اتصال به برق شهر باید مطابق دستورالعمل محصول و مقررات برق محل نصب انجام شود و منابع رسمی سازندگان معمولاً این بخش را به برق‌کار واجد صلاحیت توصیه می‌کنند.

بعد از نصب، چرا موتور صدا می‌دهد؟

صدای غیرعادی می‌تواند از هم‌راستا نبودن زنجیر و چرخ‌زنجیر، شل بودن اتصالات، اشکال یاتاقان یا اصطکاک پرده و ریل ناشی شود. قبل از تعویض موتور، ابتدا اجزای مکانیکی و وضعیت نصب را کنترل کنید.

جمع‌بندی

آموزش نصب کرکره برقی با موتور ساید را می‌توان در چند مرحله اصلی خلاصه کرد: بررسی سازه و حرکت پرده، انتخاب موتور مناسب، نصب پایه و محور، تنظیم سیستم انتقال نیرو، اتصال پرده، نصب سیستم دستی، برق‌کشی اصولی، تنظیم جهت حرکت، تنظیم حد بالا و پایین و در نهایت تست کامل.

مهم‌ترین اصل این است که موتور را برای جبران نقص مکانیکی به کار نگیرید. کرکره باید پیش از موتوردار شدن، حرکت مناسب و کنترل‌شده‌ای داشته باشد. از طرف دیگر، جزئیات سیم‌کشی، گشتاور مجاز، زمان کار، نوع ترمز و روش تنظیم لیمیت‌سوئیچ بین مدل‌های مختلف یکسان نیست؛ بنابراین دفترچه رسمی همان موتور باید بر هر راهنمای عمومی اولویت داشته باشد.
